    DKG-M500 光腔衰蕩光譜氣體分析儀



    概述

    痕量氣體濃度變化趨勢監測,對催化效率評價、反應産物分析、催化過程分析和環境氣體氣體分布評估有重要意義。廣泛應用于光催化氧化還原、VOC催化分解、CO2催化還原、NOx催化分解等光催化科學研究領域。



    杜克泰克公司DKG-M500光腔衰蕩光譜氣體分析儀,基于腔衰蕩吸收光譜(CRDS)技術,具有測量精度高、檢測限低、實時性好、原位在線、高效測量等優點,已成爲氣體通量在線觀測與分析的可靠解決方案。


    原理

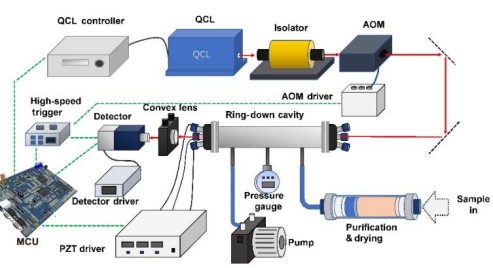

    DKG-M500光腔衰蕩光譜氣體分析儀,基于腔衰蕩吸收光譜技術,由QCL量子級聯激光器、分束器、樣氣預處理器、腔衰蕩測量光池、光電檢測器、中央信号處理單元、人機交互模塊等構成。



    将一束激光耦合進由一對高反射率的平一凹鏡組成的穩定諧振腔内 ,耦合進入該腔内的激 光束便會在兩個腔鏡之間來回反射.當腔内光束強度達到一阈值時 ,切斷光源, 由于腔鏡自身 的損耗(包括透射、散射和吸收)和腔内介質的吸收等,腔内的光束強度會随時問呈單指數衰減,在輸出鏡後用高速響應的光電探測器探測,由探測器輸出一衰蕩信号,對該信号進行拟合可得到衰蕩時間,在腔鏡反射率已知的情況下, 可以計算腔内⽓體濃度的變化。



    特點



    技術參數

    甲烷CH4

    一氧化碳CO

    二氧化碳CO2

    氧化亞氮N2O

    氨氣NH3

    水H2O

    準确度常規

    (1σ)

    <10 ppb
    +0.05%讀數

    <25 ppb
    +0.05%讀數

    <600 ppb
    +0.05%讀數

    <25 ppb
    +0.05%讀數

    <5 ppb
    +0.05%讀數

    <500 ppm

    準确度1 min(1σ)

    <7 ppb
    +0.05%讀數

    <10 ppb
    +0.05%讀數

    <300 ppb
    +0.05%讀數

    <10 ppb
    +0.05%讀數

    <3 ppb
    +0.05%讀數

    <250 ppm

    準确度5 min(1σ)

    <5 ppb
    +0.02%讀數

    <5 ppb
    +0.008%讀數

    <200 ppb
    +0.05%讀數

    <5 ppb
    +0.008%讀數

    <1 ppb
    +0.05%讀數

    <100 ppm

    重複性

    2%

    2%

    2%

    2%

    2%

    2%

    量程

    0.5–150 ppm

    0–400 ppm

    0.002–2%

    0–400 ppm

    0–200 ppm

    0–7%

    測量時間

    <8秒

    <8秒

    <8秒

    <8秒

    <8秒

    <8秒

    典型響應時間T90

    ~8秒

    ~8秒

    ~8秒

    ~8秒

    ~8秒

    ~8秒



    工作條件

    溫度範圍:

    -10C~+45℃

    濕度範圍:

    低于90% RH, 無凝露

    防護等級:

     IP54 (IEC 529)

    儲存溫度:

    -20℃~+60℃

    采樣條件

    溫度範圍:

    0~+49℃無凝露

    采樣壓力:

    露點+8℃或更高

    濕度範圍:

    露點+8℃或更高

    氣體流量:

    >250mL/min

    顆粒物:

     < 0.2 μm

    腔室壓力控制精度:

    <±0.0002atm

    采樣抽氣泵:

    内置

    氣體接口:

    帶有快速插頭的6/4mm管,可定制;

    重量:

    約23 kg

    尺寸:

    48.4cm Wx33.9cm Hx40.5cm D

    電氣接口

    輸入功率:

    <250W

    工作電源:

    100 - 240VAC@50 - 60 Hz

    通訊接口:

    Ethernet、RS232、RS485

    管線預熱恒溫測量、防止吸附

    可選交流供電、太陽能電池供電
