    DK SA 830氣固分離器

    概述

    DK SA 830氣固分離器(以下簡稱氣固分離器),通用于陸上凝析氣田的天然氣井口、試采井場;海洋凝析氣田平台采氣井口。該氣固分離器的設置其主要目的是:将采氣井産出的天然氣中所含粗粒砂通過旋流的方式清除出來,以保護後續的處理設備不會受到破壞。氣固分離器主要配置包括旋流筒,沉砂罐及配套的工藝閥門等。并設安全放空裝置,保障裝置安全運行。

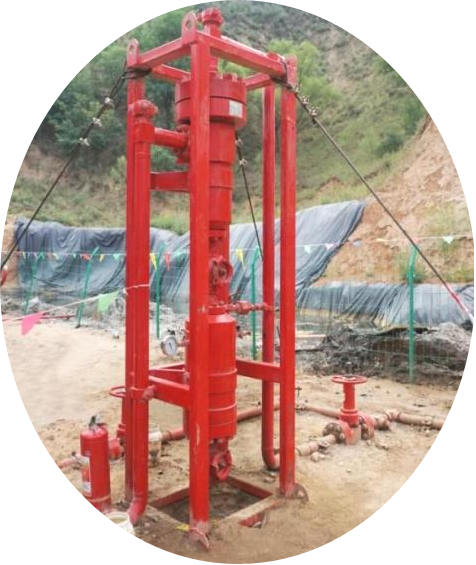

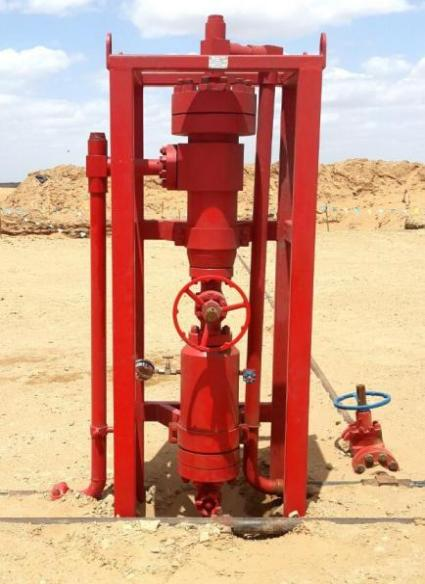

    圖片1.png     圖片3.png



    原理

    DK SA 830氣固分離器是根據離心沉降和密度差的原理,當流體在一定的壓力下,從氣固分離器入口以切向進入設備後,産生強烈的旋轉運動,由于流體密度不同,在離心力、向心浮力、流體曳力的作用下因受力不同,從而使密度低的氣體上升,由氣固分離器出口排出,密度大的砂從設備底部的排砂口排出,從而達到除砂的目的。


    特點


    安裝


    技術參數

    天然氣處理範圍:

    >1200m3/h

    固體物清除率:

    99%

    工作溫度:

    -20℃~+ 100℃

    環境:

    防酸、防硫

    設計壓力:

    42Mpa

    工作壓力:

    <30Mpa

    容器重量:

    8000Kg

    内容積:

    3.7 立方

    容器外殼材料及

    尺寸:

    Q245R

    1000mm × 1000mm × 3600mm

    外觀指标:

    噴砂抛光,無機鋅底漆,環氧樹脂中間塗層,丙烯酸聚亞安酯外塗層。

    處理量:

    氣相:最大壓力下大于120萬标準立方米每天

    液體:2分鍾延遲時間下爲800立方米每天

    *可根據用戶需求定制*


    應用

    石油天然氣開采,油田鑽井,煤層氣鑽井的泥漿淨化旋流分離,河水、井水除砂,洗煤水、工業選礦、固液分離,液體除氣以及非互溶液體的分離等。
