    DK ABG 301系列機載微量多氣體分析儀

    概述

            DK ABG 301系列 機載微量多氣體分析儀基于石英增強型光聲光譜技術(QEPAS),具有精度高、體積小、重量輕、機動性強、操作方便、可進入複雜環境開展工作、可搭載于無人機或走航車等特點。可突破時空限制進行無死角監測,提高環保巡查的效率。能夠以極高的精度和出色的空間分辨率提供有關城市地區、濕地、垃圾填埋場和海港等應用場景區域範圍内污染氣體(CH4、CO、CO2、N2O、NOx、SO2、NH3等)的實時濃度信息。



    原理

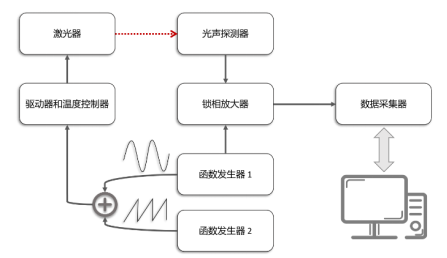

    基于增強型光聲光譜技術(QEPAS),傳感器系統結構主要包含四部分:波長調制模塊、激光源發射模塊、聲波信号探測模塊和二次諧波檢測模塊。使用QCL激光器(可定制)作爲光源,用高頻正弦波調制信疊加低頻鋸齒波掃描信來調諧激光器的中心波長,激光器發出的光進入探測模塊,調整位置使其穿過音叉的兩股之間。然後經由跨阻放大電路放大産生的壓電信号,并送入到鎖相放大器中進行解調,最後再由程序進行後續的處理分析。

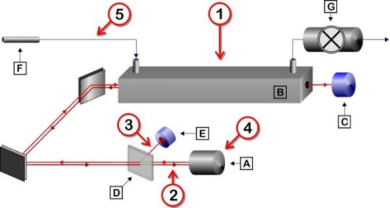

    量子級聯中紅外激光吸收光譜技術(QCLS),也稱爲強增強吸收光譜技術,當激光-腔共軸耦合時,由于通常采用的半導體激光線寬遠大于腔模寬度,造成腔模的峰值波動非常大,從而無法直接利用腔模峰值高度來進行吸收光譜測量。通過将腔前鏡或後鏡透射光場反饋給半導體激光,且設置到特定的反饋率和反饋相位,激光線寬會被壓窄,波長會被鎖定到腔模中心,使得透射腔模的高度變得非常穩定,利用腔模高度即可獲得腔内氣體的吸收信号。


    産品特點


    技術參數

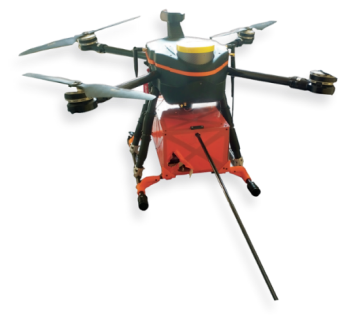

    無人飛行器

    飛行時間:

    40分鍾,可定制

    最大有效載荷:

    15分鍾,可定制

    最大起飛重量:

    10公斤,可定制

    最高時速:

    45公裏/小時

    最大有效載荷:

    3.5 公斤,可定制

    飛行海拔:

    高達 3.000 m

    工作溫度範圍:

    -10℃~+55℃

    最大恒定風阻:

    >12.5 m/s (風力6級)

    衛星定位模塊:

    GPS,北鬥,

    操控方式:

    地面端遙控器

    防護等級:

    IP56防塵防水,可在中雨天氣下飛行

    飛行模式:

    手動、自動、定高、定點、姿态

    微型航電設備:

    符合RTCA/DO-178C ED12C标準;

    機身材料:

    碳纖維材料、3D自制打印組件(PLA)(重量輕,強度高,防腐蝕);

    其他:

     LTE、無線電雙通信(10km);

    “空氣質量分析傳感器”(AQAS)與機載航電設備集成;

    配備用于避障、防撞和态勢感知的導航攝像機;

    可折疊裝入飛行箱中運輸;收放式起落架,确保平穩起降;

    标準導航傳感器:磁力計、陀螺儀、加速度計、全球定位系統、氣壓表;

    專用于執行視頻流和有效負載管理的所有預處理功能的機載嵌入式PC;

    地面端遙控器

    雙屏管理

    主屏幕:

    10'觸摸屏顯示,亮度爲900 cd/m2

    副屏:

    7寸高亮;

    連接:

    物理連接:USB、HDMI和RJ45;


    無線連接:Wi-Fi,藍牙,4G,5G,Lora,ZigBee等;

    遙控類型:

    數圖傳一體

    其他:

    地面嵌入式平闆電腦/PC系統

    雙锂離子電池并聯,即使在緊急情況下也能連續運行。

    通過人機界面管理和規劃自動飛行,可定義航路點、下達指令并随時停止、修改和恢複任務;

    導出和管理飛行日志;

    顯示無人機的遙測和初級信息的可視化;

    配備用于手動模式或位置控制駕駛的操縱杆;

    RTK / LTE服務高精度定位;


    應用領域

    大氣環境監測、溫室氣體監測、近海湖泊、智慧城市、垃圾填埋場、港口監控、施工現場、化工園區、企業污染源排放監測、環境應急突發事故監測、移動執法補充監測等領域。
